Duvarınızı oluşturan katmanlar İle İlgili verileri aşağıdaki tabloya girin. Siz verileri girdikçe tablonun altındaki hücrede ısı iletkenlik değeri hesabı güncellenir. Çıkan sonucun bulunduğunuz ısı bölgesine göre tavsiye edilen değerin altında olması gerekir.

Hesap tablosunun altında çok sık kullanılan bazı malzemelerin Isı Yalıtım Katsayılarını ve Türkiye'deki Isı Bölgelerinden hangisinde bulunduğunuzu bulabilirsiniz.

TS-825 Standardında binaların dış duvarları için tavsiye edilen U değerleri:

1.nci Bölge: 0.7 W/m²K 2.nci Bölge: 0.6 W/m²K 3.ncü Bölge: 0.5 W/m²K 4.ncü Bölge: 0.4 W/m²K

Hesap Tablosunu kullanmak için bu linki tıklayınız..

Yukarıdaki linki tıkladığınızda kimlik doğrulaması istendiği taktirde iptal seçeneğini tıklayınız, dosya bilgisayarınıza aktarılıp Excell formatında görüntülenir.

Tablodaki küsurlu sayılar için virgül kullanınız..




	İNŞAAT MALZEMESİ Isı Yalıtım Katsayısı (W/mK)


	Kireç Harcı, kireç-çimento harcı 1


	Çimento Harcı 1,6


	Alçı harcı, kireçli alçı harcı 0,7


	Yalnız alçı kullanılarak yapılmış sıva 0,51


	Perlitli Sıva 400 Kg/m3 0,14


	Perlitli Sıva 500 Kg/m3 0,16


	Perlitli Sıva 600 Kg/m3 0,2


	Perlitli Sıva 700 Kg/m3 0,24


	Perlitli Sıva 800 Kg/m3 0,29


	Normal Beton doğal agrega veya mıcır kullanılarak yapılmış, demir donatılı 2,5


	Normal Beton doğal agrega veya mıcır kullanılarak yapılmış, donatısız 1,65


	KUDRET 19 LUK PETEK İZO 650 kg./m3 ( UTO no: CPC-19/219) 0,13*


	KUDRET 20 LİK PETEK İZO 650 kg./m3 ( UTO no: 2017/177) 0,14*


	KUDRET 25 LİK PETEK İZO 650 kg./m3 ( UTO no: 2017/178) 0,13*


	KUDRET TERMAL TUĞLA 19 (UTO 2017/081) 0,10*


	KUDRET TERMAL TUĞLA 24 (UTO 2017/082) 0,11*


	KUDRET EKO-MAX 15 (CPC-UTO-21/272) 0,11 *


	KUDRET EKO-MAX 20 (CPC-UTO-21/273) 0,11*


	Yatay Delikli Tuğlalar, 600 kg/m3 0,33


	Düşey Delikli Taşıyıcı Tuğlalar, 1200 Kg/m3 0,5


	Polistren Sert Köpük Levhalar (PS) 0,04


	Cam Köpüğü Levhalar 0,06

* UTO BelgeSonucudur.

Yeni TS 825 standardına göre (2008), tuğlaların ısıl geçirgenlik değerleri

Toplam Isı Kaybı değerini nerede kullanabilirim ?

Basit Hesap Örneği :

DA : Duvar Alanı (m²)

U : Isı Kaybı Katsayısı (W/m²K)

T1 : Bina içi sıcaklık (Derece Santigrat)

T2 : Bina dışı sıcaklık (Derece Santigrat)

EF : Elektrik KWH fiyatı (YTL)

Z : Süreç (Saat)

DUTL: Duvarlarınızdan uçan TL

DUTL = [ Z x DA x U x EF x ( T1 - T2 ) ] / 1000

Not: DUTL hesaplamasında kullanılan enerji türü elektriktir. Elektrik yerine başka tür yakıtlar kullanıyor olsanız dahi TL olarak kaybınız fazla değişmeyecektir. Yukarıdaki hesapta gerekli ısı kaybını karşılayacak olan enerji kaynağı ve yakıtın yanma veriminin %100 olduğu varsayılmıştır. Kullandığınız yakıt çok ucuz olabilir ancak; yanma verimi göz önüne alınırsa maliyet çok fazla değişmez. Bunun nedeni tüm enerji kaynaklarını oluşturan alternatif kaynakların birbirleri ile rekabet halinde olmasıdır.

ISI İLETKENLİK

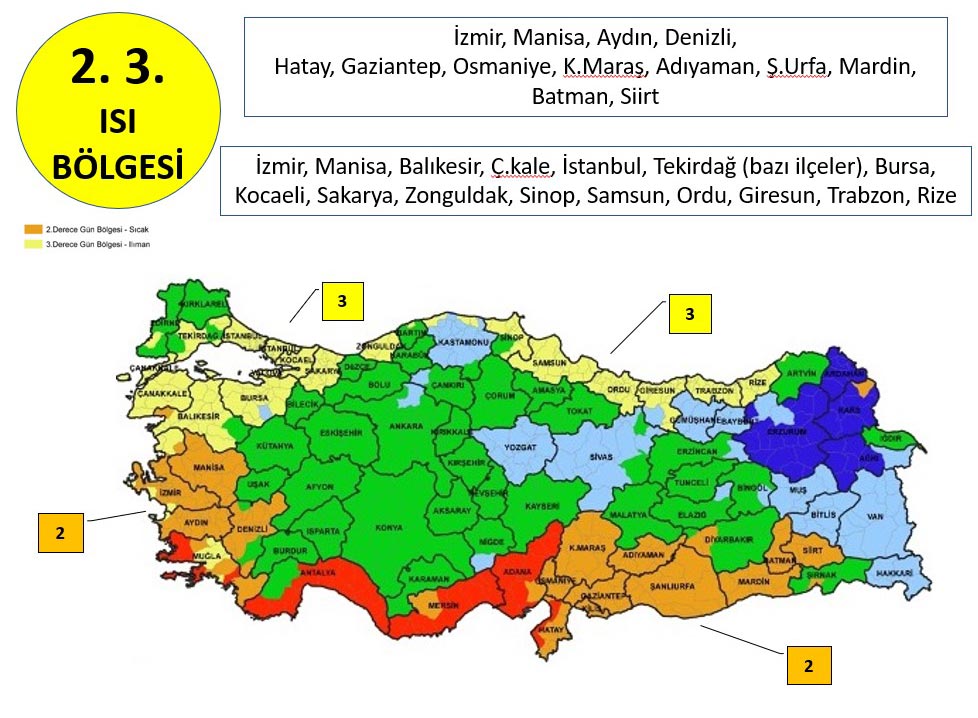

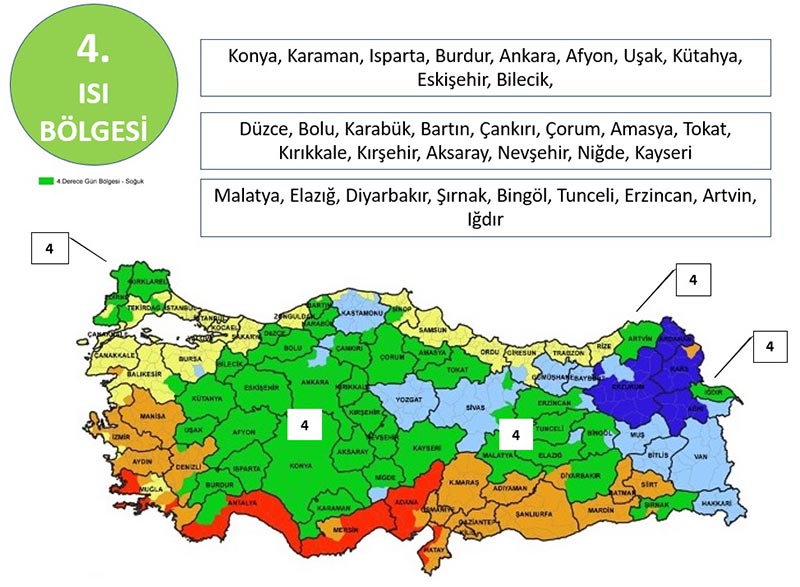

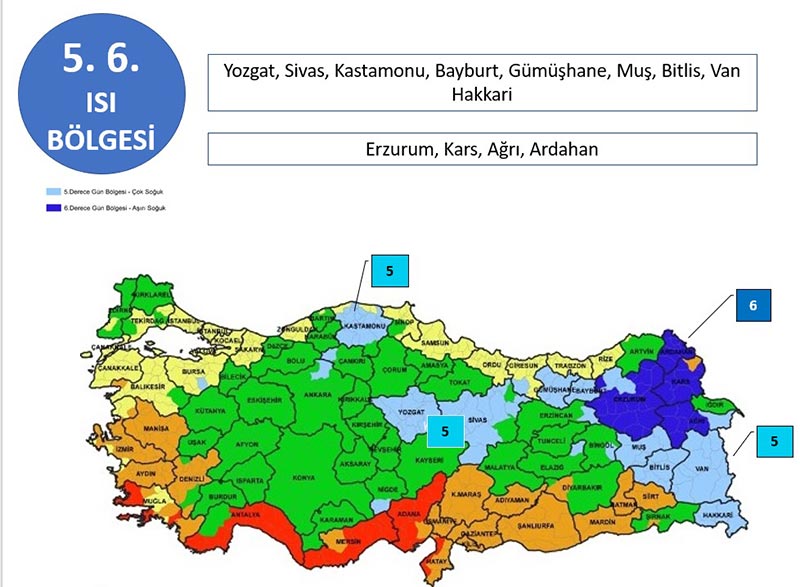

Türkiye'deki Farklı 4 Isı Bölgesi İçin Alternatifli Çözümler

1. ISI BÖLGESİ

2. ISI BÖLGESİ

3. ISI BÖLGESİ

4. ISI BÖLGESİ

Duvar Kesitine Göre Isı İletkenliğinin Hesaplanması
